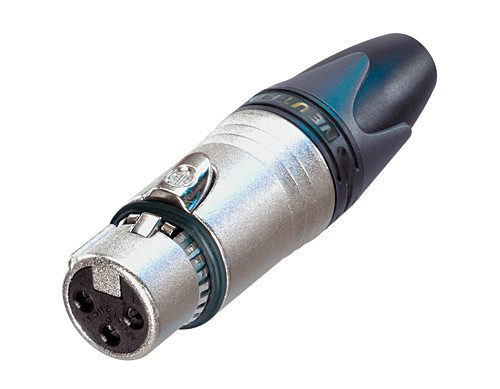

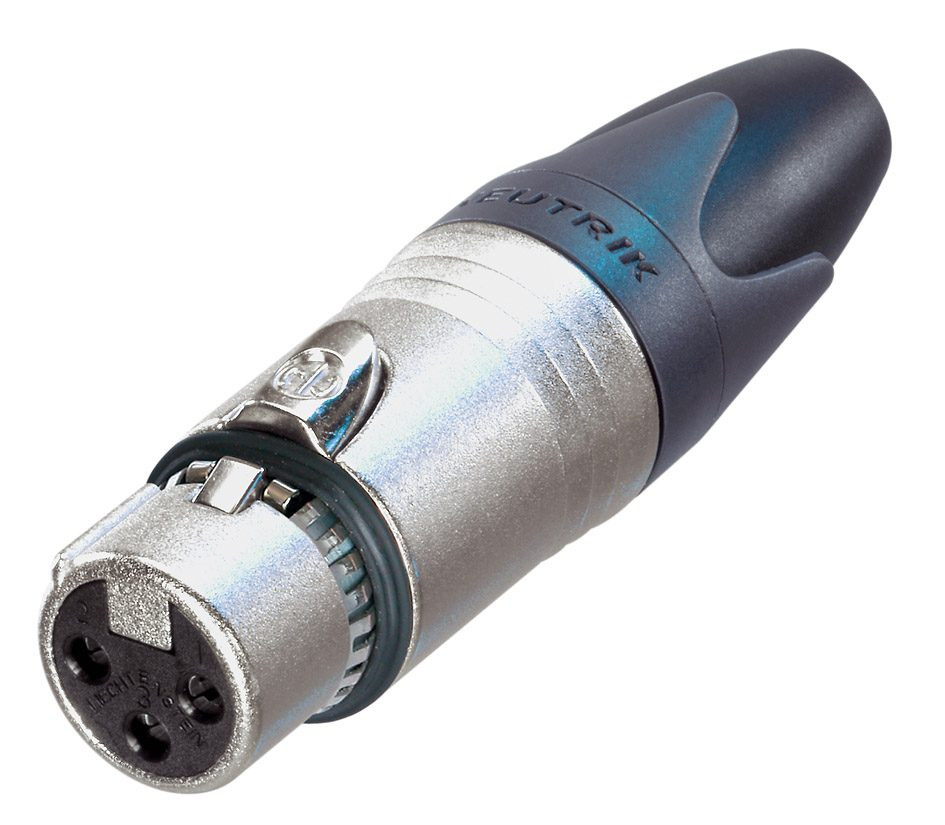

Neutrik NC3FXX-EMC 3 pólusú mama EMC -XLR kábelcsatlakozó, RF-árnyékolás

3 pólusú mama EMC-XLR kábelcsatlakozó.

Az EMC-XLR sorozat az XX sorozat kifejezetten erre a célra tervezett változata, amely fokozott RF-árnyékolást biztosít kritikus alkalmazásokhoz élő előadások és felvételek során, ahol a rádióátvitellel vagy a mobiltelefonokkal kapcsolatos problémák merülnek fel. A kialakítás garantálja a folyamatos RF-árnyékolást a kábel és a csatlakozóház között egy kör alakú kondenzátoron keresztül a kábelárnyékolás körül. A kör alakú kondenzátorok felüláteresztő szűrőként működnek, körülbelül 10 MHz-es határfrekvenciával.

Az 1-es láb és a kábelárnyékolás között egy 24 Ohmos, 1 MHz-es EMI-elnyomó ferritgyöngy aluláteresztő szűrőként működik a jobb RF-elnyomás érdekében.

Jellemzők és előnyök

• 3 pólusú XLR kábelcsatlakozó apa és anya integrált kapacitív árnyékolással és héjcsatlakozással
• A kábelárnyékolás körüli kör alakú kondenzátor lehetővé teszi az alacsony induktivitású árnyékolás csatlakozását a csatlakozóházhoz

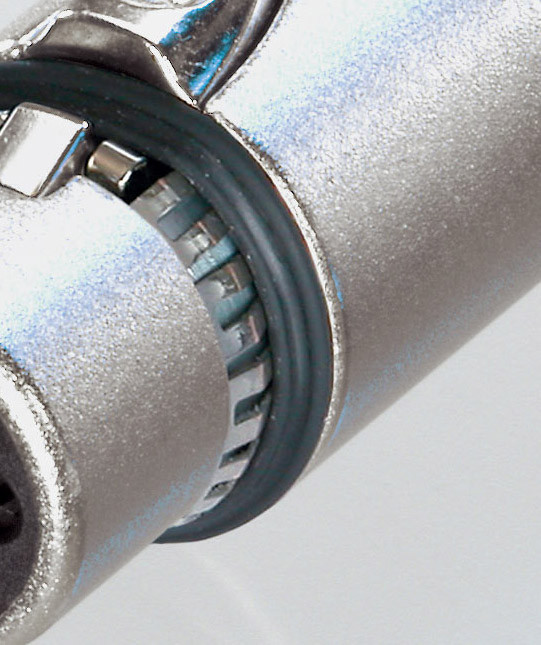

• Anya csatlakozó körkörös földelőrugóval, amely pontos csatlakozást biztosít az illeszkedő héjhoz
• Kábelárnyékolás - Az 1-es tűs csatlakozó EMI-szűrőgyöngyöt tartalmaz a magas frekvenciák blokkolására
• Kerülje a földhurkokat, mivel nincs LF-árnyékolás csatlakozás a földhöz
• Masszív cinköntvény héj, hosszú élettartamú és tartós
• Tokmányos típusú feszültségmentesítő rendszer a kábelek biztonságos rögzítéséhez
• A gumitömítéssel ellátott védőburkolat nagyfokú védelmet nyújt a hajlítási feszültségek ellen

Műszaki információk:

Elektromos

• Érintkezők közötti kapacitás ≤ 4 pF
• Érintkező ellenállás ≤ 3 mΩ
• Dielektromos szilárdság 1,5 kVdc
• Szigetelési ellenállás > 10 GΩ (kezdeti)
• Névleges áram érintkezőnként 5 A
• Névleges feszültség < 50 V

Mechanikus

• Kábel külső átmérője 3,5 - 8,0 mm
• Beillesztési erő < 50 N
• Kihúzási erő < 20 N
• Élettartam > 1000 csatlakoztatási ciklus
• Vezetékméret max. 0,75 mm²
• Vezetékméret max. 20 AWG
• Bekötés Forrasztóérintkezők
• Zárószerkezet Reteszelőzár

Anyag

• Bordás Poliuretán
• Érintkező bevonata 0,2 µm Au keményötvözet 2 µm Ni felett
• Érintkezők Bronz (CuSn8)
• Betét Poliamid (PA 6.6 30% GR)
• Záróelem Cinköntvény (ZnAl4Cu1) / Ck 67 (rugó)
• Záróelem bevonata Nikkel
• Ház Cinköntvény (ZnAl4Cu1)
• Ház bevonata Nikkel
• Húzásmentesítő Poliacetál (POM)
• Körbefutó köszörült rugó Bronz (CuSn6), Ni bevonattal

Környezeti

• Gyúlékonyság UL 94 HB
• Szabványoknak való megfelelés IEC 61076-2-103
• Védelmi osztály IP 40
• Forraszthatóság Megfelel az IEC 68-2-20 szabványnak
• Hőmérséklet-tartomány -30 °C és +80 °C között
