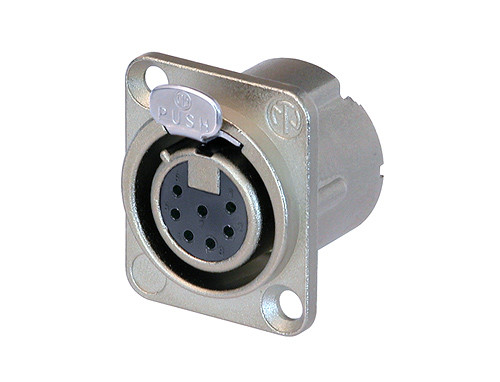

Neutrik NC7FD-LX 7 pólusú DLX, mama dugaszalj, forrasztható harangszigetelő, nikkel ház, ezüst érintkezők

Az új D-LX sorozat a régi, jól bevált D-L sorozat új generációja, amiben bemutatkozik egy kompakt, teljesen fém ház egy zseniális, duplex föld-érintkezővel, ami kiváló RF védelmet és szigetelést biztosít. Univerzális fémházuk van, méretben hasonló a legtöbb Neutrik konnektorcsaládhoz, ami jobb felhasználhatóságot és kevesebb fémmegmunkálást eredményez.

Elérhetők 3, 4, 5, 6 és 7 tűs konfigurációban, nikkel, vagy fekete szigetelésű burkolatban és ezüst vagy aranyozott érintkezőkkel, forrasztható harangszigetelővel. Külön, duplex föld érintkezőkkel a csatoló burkolatához és az első panelhez, a pin1 forrasztás lehetőségével. A panelkivágás átmérője 24mm és a csatlakozók elölről vagy hátulról is beszerelhetők a panelbe.

7 pólusú anya csatlakozóaljzat, forrasztófejek, nikkel ház, ezüst érintkezők

A DLX sorozat kompakt, teljesen fém házzal rendelkezik, ötletes duplex földelő érintkezővel, amely kiváló rádiófrekvenciás védelmet és árnyékolást biztosít.

Jellemzők és előnyök

• A teljesen fém ház a legjobb általános rádiófrekvenciás védelmet és elektromágneses árnyékolást biztosítja
• Duplex földelő érintkező a kiváló érintkezési integritás érdekében a ház és a kábelcsatlakozó között
• Az anya érintkező forrasztási gátat tartalmaz, hogy megakadályozza a forrasztóanyag bejutását az érintkező illesztési területre
• Nagyobb forrasztóérintkezők a könnyebb csatlakoztatáshoz
• Opcionális csatlakozás az 1-es láb könnyű csatlakoztatásához a ház földeléséhez
• A D stílusú ház telepítési kompatibilitást biztosít az ipari szabványú D szerelési méretekkel

Műszaki információk:

Elektromos

• Érintkezők közötti kapacitás ≤ 9 pF
• Érintő ellenállás ≤ 5 mΩ
• Dielektromos szilárdság 1,5 kVdc
• Szigetelési ellenállás > 10 GΩ (kezdeti)
• Névleges áram érintkezőnként 5 A
• Névleges feszültség < 50 V

Mechanikus

• Beillesztési erő ≤ 20 N
• Kihúzási erő ≤ 20 N
• Élettartam > 1000 csatlakoztatási ciklus
• Vezetékméret max. 1,0 mm²
• Vezetékméret max. 18 AWG
• Bekötés Forrasztóérintkezők
• Zárószerkezet Reteszelőzár
• Váz alakja D

Anyag

• Érintkezők bevonata 2 µm Ag
• Érintkezők Sárgaréz (CuZn39Pb3)
• Betét Poliamid (PA 6.6 30% GR)
• Záróelem Acél Ck67
• Záróelem bevonata Nikkel
• Ház Cinköntvény (ZnAl4Cu1)
• Ház bevonata Nikkel

Környezeti

• Gyúlékonyság UL 94 HB
• Szabványmegfelelőség IEC 61076-2-103
• Védelmi osztály IP 40
• Forraszthatóság Megfelel az IEC 68-2-20 szabványnak
• Hőmérséklet-tartomány -30 °C és +80 °C között
